PythonでGUIアプリを作成できるモジュール tkinter（ティーキンター）で Widget（ウィジェット） を配置する grid について解説します。
本記事での Widget の定義には Frame も含みます。
サンプルコードはモジュールのインポートを from tkinter import * としています。
関数を呼び出す際にパッケージ名の接頭辞 （tk.Frame() のtk.）を省略できるのでおすすめです。
grid とは
grid は Widgetを配置するメソッドで、ウィンドウの中にグリッド状（格子状）にレイアウトすることができます。
エクセルのセルを利用して表を作るイメージで、セルを結合するような設定や、grid で配置した Frame の中に、Widget を grid で配置することもできます。
grid のオプション一覧
grid で指定可能なオプション一覧です。
| オプション | 説明 | 値の形式 |
|---|---|---|
| row | Widgetを配置する縦方向の位置 | 行番号（0始まり） |
| column | Widgetを配置する横方向の位置 | 列番号（0始まり） |
| columnspan | 横方向に結合する数 | 整数（2以上） |
| rowspan | 縦方向に結合する数 | 整数（2以上） |
| sticky | グリッド内に配置する位置 上下左右＝北南西東として頭文字の記号で指定 （上＝N, 下＝S, 右＝E, 左＝W） デフォルトは中央に配置（CENTER） Frameを結合する場合は指定が必要 | （基本）N, S, W, E （組合せ）NW, NE, SW, SE, NSEW またはN+Sなど |
| ipadx | 内側・横方向のスペース | ピクセル値 |
| ipady | 内側・縦方向のスペース | ピクセル値 |
| padx | 外側・横方向のスペース | ピクセル値 |
| pady | 外側・縦方向のスペース | ピクセル値 |
| in_ | 親Widgetを指定 | Widgetオブジェクト名 |
横・縦位置（row, column）
格子状の横位置、縦位置を row, column で指定します。
位置の数字は0始まりで、左上が原点（0，0）になります。
1 2 3 4 | label1.grid(column=0, row=0) label2.grid(column=0, row=1) label3.grid(column=1, row=0) label4.grid(column=1, row=1) |
横・縦方向の結合（columnspan, rowspan）
columnspan, rowspan を指定することでグリッドを結合する事ができます。
下の例では、「ラベル1」を縦方向に2個分、「ラベル4」を横方向に2個分結合しています。sticky=N+S または E+W を同時に指定する事で、隣接する Widget の幅・高さまで要素を引き伸ばすことが出来ます。
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 | # フレーム配置 frame = Frame(root) frame.grid() # 設定 label1 = Label(frame, height=5, width=10, text="ラベル1", bg="pink") label2 = Label(frame, height=5, text="ラベル2", bg="skyblue") label3 = Label(frame, height=5, text="ラベル3", bg="white") label4 = Label(frame, text="ラベル4", bg="seagreen") # gridで配置 label1.grid(column=0, row=0, rowspan=2, sticky=N+S) label2.grid(column=1, row=0) label3.grid(column=1, row=1) label4.grid(column=0, row=2, columnspan=2, sticky=E+W) |
Frame を結合したい場合は、後述のsticky=EW または NSを指定して下さい。指定しないと正常に結合されません。
グリッド内に配置する位置（sticky）
グリッド内に配置する位置を指定することができます。
上下左右＝北南西東として頭文字の記号の組み合わせで指定します。
値は、上＝N, 下＝S, 右＝E, 左＝W となります。
記号と位置関係は下図のようになります。
注）Frame を columnspan, rowspan で結合配置する場合は sticky=EW または NS の指定が必要です。
指定しないと Frame が結合されません。
1 2 3 4 | frame1.grid(column=0, row=0) frame2.grid(column=0, row=1) frame3.grid(column=1, row=0, rowspan=2, sticky=N+S) frame4.grid(column=0, row=2, columnspan=2, sticky=E+W) |
分かりやすいようにFrameの外側を枠線で表しています。
内部のスペースを追加（ipadx, ipady）
ipadx, ipady で Widget 内部のスペース（パディング）を設定できます。
横方向のスペースは ipadx, 縦方向のスペースは ipady で指定します。
1 2 3 4 | label1.grid(column=0, row=0, rowspan=2, sticky=N+S) label2.grid(column=1, row=0, ipadx=40) label3.grid(column=1, row=1, ipady=40) label4.grid(column=0, row=2, columnspan=2, sticky=W+E) |

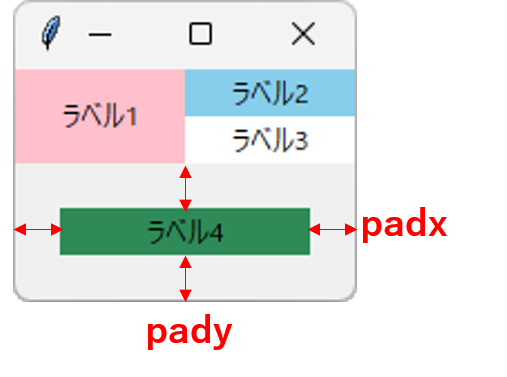

外側のスペースを追加（padx, pady）
padx, pady で Widgetの外側のスペース（パディング）を設定できます。
横方向のスペースは padx, 縦方向のスペースは pady で指定します。
1 2 3 4 | label1.grid(column=0, row=0, rowspan=2, sticky=N+S) label2.grid(column=1, row=0 ) label3.grid(column=1, row=1) label4.grid(column=0, row=2, columnspan=2, padx=20, pady=20, sticky=W+E) |
親Widgetの指定（in_）
基本はWidgetの設定で配置する親Widgetを指定しますが、in_ を使用することで、grid() 内で指定することが出来ます。
1 2 3 4 5 6 7 8 9 10 | frame = Frame(root) frame.grid() # 設定 label1 = Label(text="ラベル1", bg="pink") label2 = Label(text="ラベル2", bg="skyblue") # gridで配置 label1.grid(in_=frame, column=0, row=0) label2.grid(in_=frame, column=1, row=0) |
Frame のサイズを固定（grid_propagate）
Frame を grid で配置すると、デフォルトでは他のWidgetに合わせてサイズが自動で伸縮します。
サイズを固定したい場合は、grid_propagate(False) を指定することでサイズを固定できます。
・関連記事：【Python/tkinter】Frameの使い方
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 | from tkinter import * root = Tk() cnf={'borderwidth':2, 'relief':'solid'} frame1 = Frame(root, width=250, height=150, cnf=cnf) frame2 = Frame(root, width=250, height=150, cnf=cnf) # サイズを固定 frame1.grid_propagate(False) frame2.grid_propagate(False) # gridで配置 frame1.grid(row=0, column=0) frame2.grid(row=1, column=0) # ラベル配置 label1 = Label(frame1, text="ラベル1", bg="pink") label2 = Label(frame2, text="ラベル2", bg="skyblue") label1.grid() label2.grid() root.mainloop() |
分かりやすいようにFrameの外側を枠線で表しています。
tkinter grid の使い方を解説しました。
